M5Stamp Pico Mateは変わらずに安くて小さい！ESP32の最適解！ただし、プログラムの書き込み方が解っていればの話です。

M5Stack Basicが6,000円を超え、M5StickC Plusが元々のM5Stack Basicの値段となっている異常事態の中で、M5Stamp Pico MateはリーズナブルなままでESP32を手軽に使うポテンシャルを持っていると思います。

ただ、プログラムの書き込みに必要なUSBシリアル変換モジュールを本体ボードに積んでいないため、このような製品が一緒に売られています。

（CH9102はMacだとドライバをダウンロードしてインストールする必要があるため面倒くさいです。）

しかし、M5Stamp Pico Mateのプログラムを書き込めるのは「CP2104/CH9102搭載 ESPダウンローダキット」だけではなく、一般に売られているUSBシリアル変換モジュールでも書き込めるんです。

ここでは、私が既に持っていた秋月電子通商で売られている「FT234X超小型USBシリアル変換モジュール」で、M5Stamp Pico Mateにプログラムを書き込む方法を具体的に紹介したいと思います。

使ったもの

ハードウェア

・M5Stamp Pico Mate - 秋月電子通商 ¥1,150

・FT234X 超小型USBシリアル変換モジュール - 秋月電子通商 ¥600

・ミニブレッドボード BB-601（白） - 秋月電子通商 ¥130

・ブレッドボード・ジャンパーワイヤ 14種類×5本 - 秋月電子通商 ¥300

・ジャンパーワイヤオスーオス 2本 - 手持ち

ソフトウェア

・Arduino IDE 1.8.19

・Arduino core for the ESP32 (v1.0.6 or v2.0.3)

・macOS Monterey 12.4

ハードウェアの準備

ヘッダーピンのハンダ付け

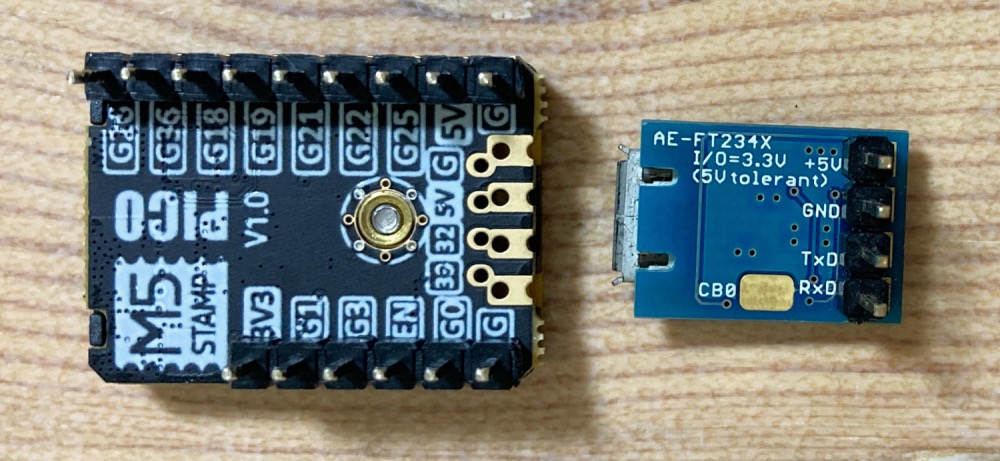

M5Stamp Pico MateとFT234X超小型USBシリアル変換モジュールにヘッダーピンをハンダ付けします。

回路の作成

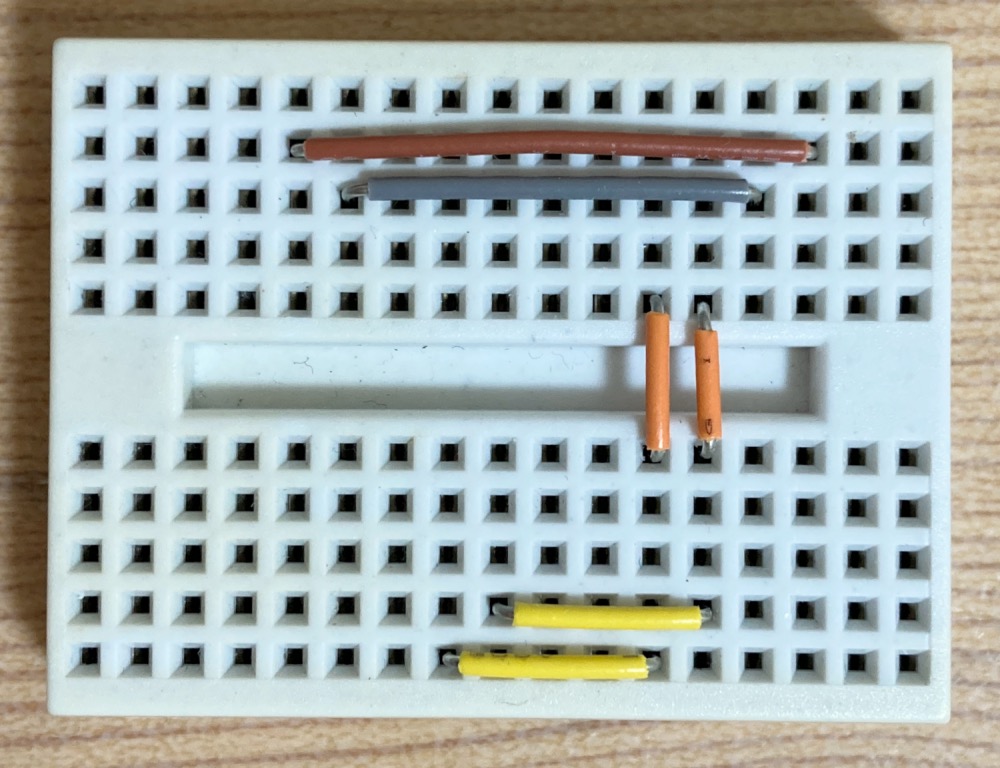

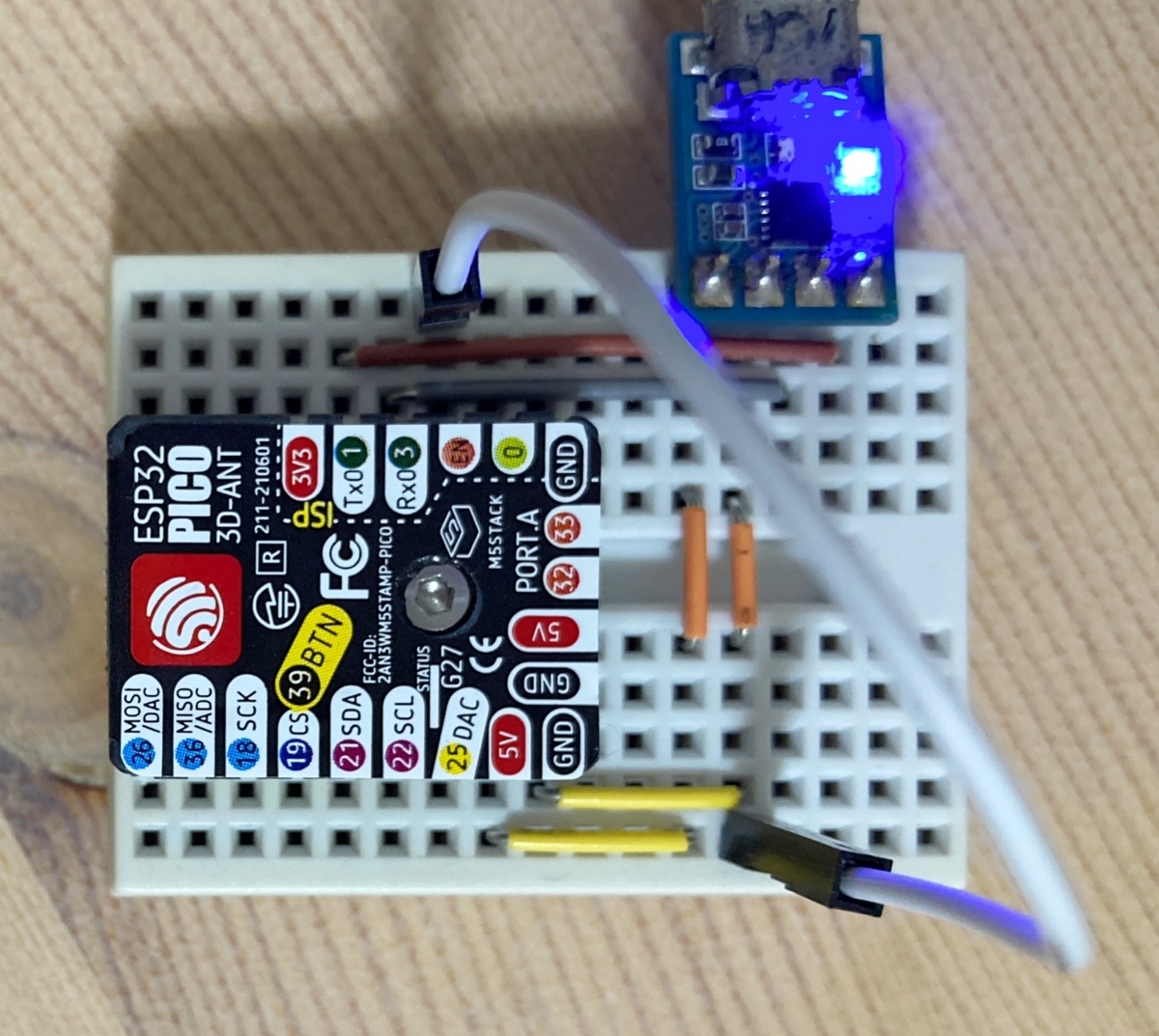

ブレッドボードにジャンパワイヤを差し込んで回路を作ります。

部品の差し込み

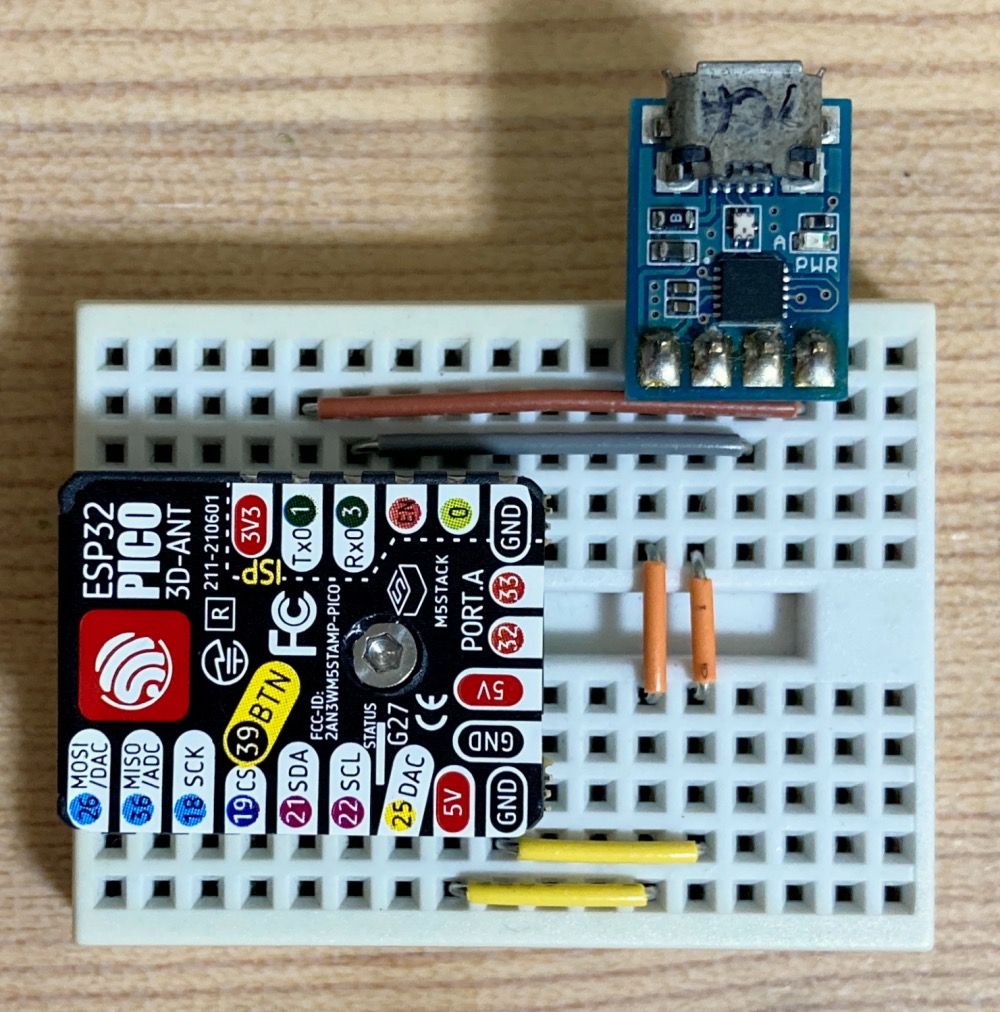

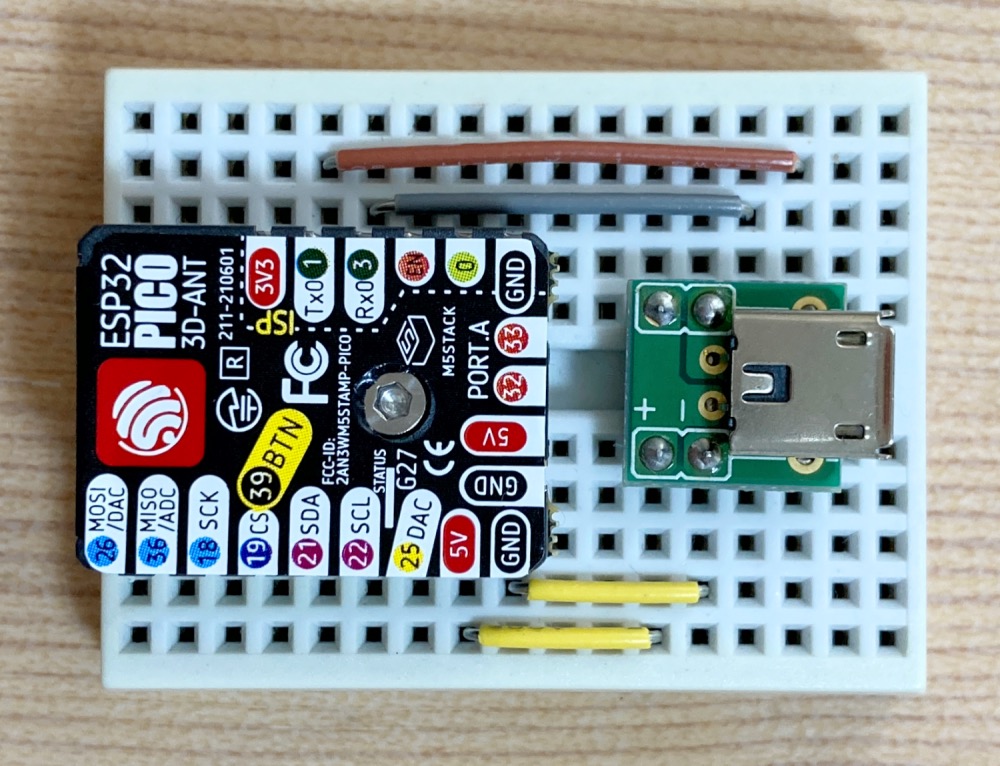

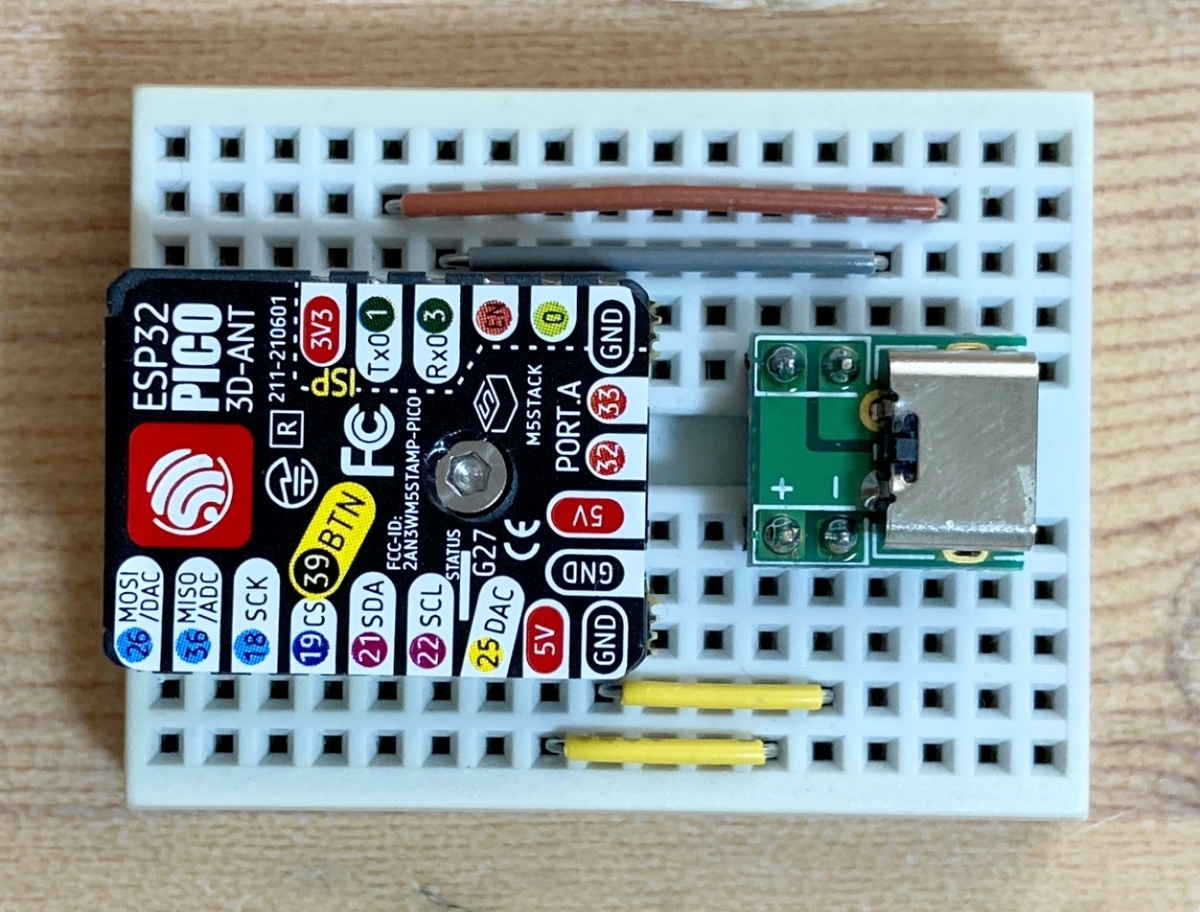

M5Stamp Pico MateとFT234X超小型USBシリアル変換モジュールをブレッドボードに差し込みます。

回路の説明

この回路は非常にシンプルで、FT234X超小型USBシリアル変換モジュールの4つのピンを対応するM5Stamp Pico Mateのピンに繋いでいるだけです。

FT234X M5Stamp

+5V ---> 5V

GND ---> GND

TxD ---> Rx0(3)

RxD ---> Tx0(1)

ソフトウェアの準備

Arduino IDEのインストール

次のサイトから自分のPCに適したものをダウンロードしてインストールします。

Arduino core for the ESP32の追加

Arduino IDEの環境設定画面を出し、追加のボードマネージャーのURLに次のいづれかを入力します。

v1.0.6の場合 : https://dl.espressif.com/dl/package_esp32_index.json

V2.0.3の場合: https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json

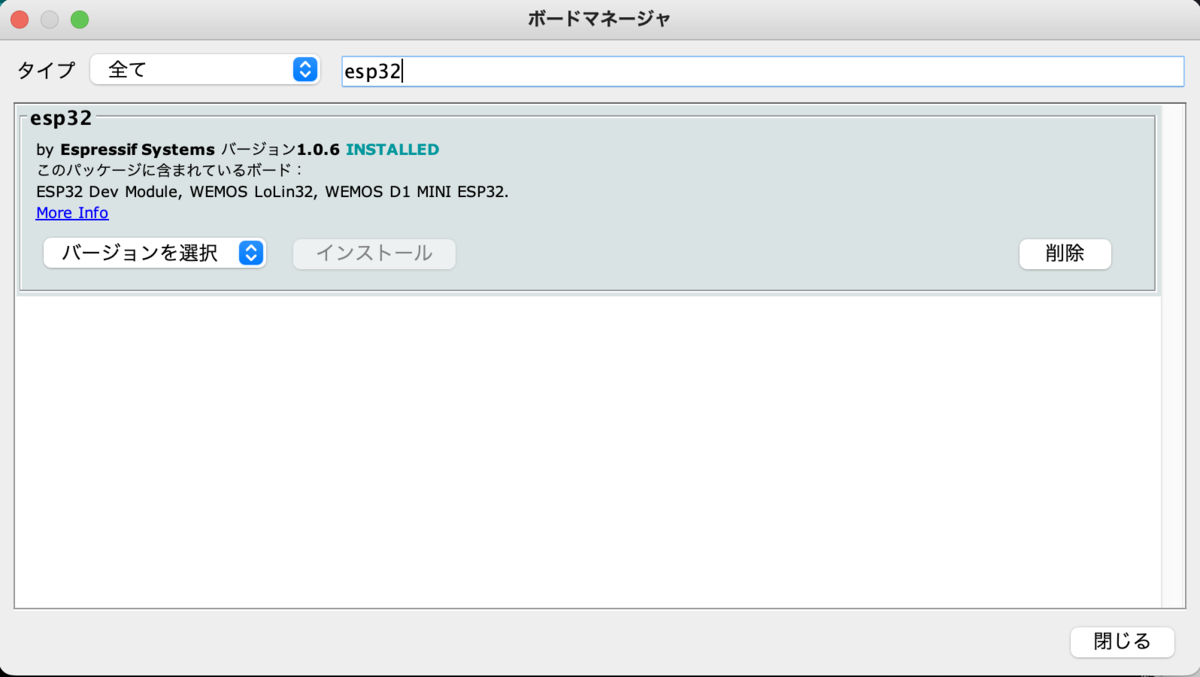

次にボードマネージャーを表示して、入力欄に「esp32」と入れてArduino core for the ESP32をインストールします。

ボードの選択

Arduino IDEのツールメニューから[ボード:xxx]-[ESP32 Arduino]-[ESP32 Pico Kit]を選びます。（v2.0.3の場合はESP32-PICO-D4）

macOSが12.3以上の場合

私の次の記事を見て、追加の作業を行なってください。

プログラムの書き込み

USBケーブルを接続する

PCとFT234X超小型USBシリアル変換モジュールをUSBケーブルで繋ぎます。

接続したポートを選択する

・Windowsの場合

Arduino IDEのツールメニューから[シリアルポート:xxx]-[COMx]を選びます。

COM番号はデバイスマネージャーの「ポート(COMとLPT)」で「USB Serial Port(COMx)」と表示されている番号です。

・macOSの場合

Arduino IDEのツールメニューから[シリアルポート:xxx]-[cu.usbserial-xxx]を選びます。

ESP32をダウンロードモードにする

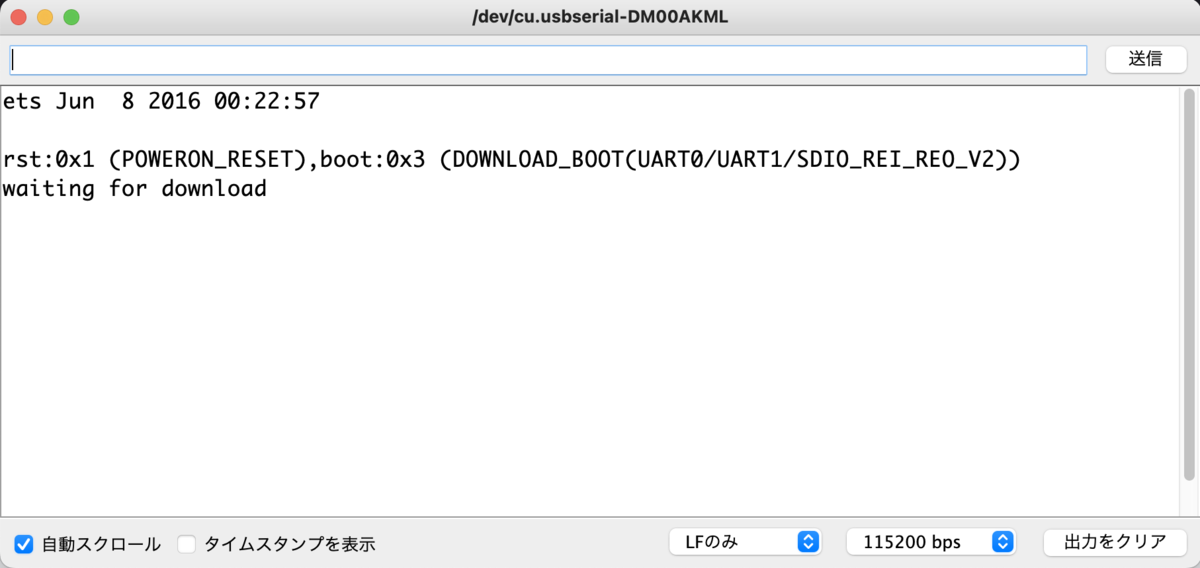

Arduino IDEのツールメニューから[シリアルモニタ]を選んで、シリアルモニタを表示しておきます。（通信速度は115200bpsです）

次の順番でジャンパーワイヤを抜き差しします。

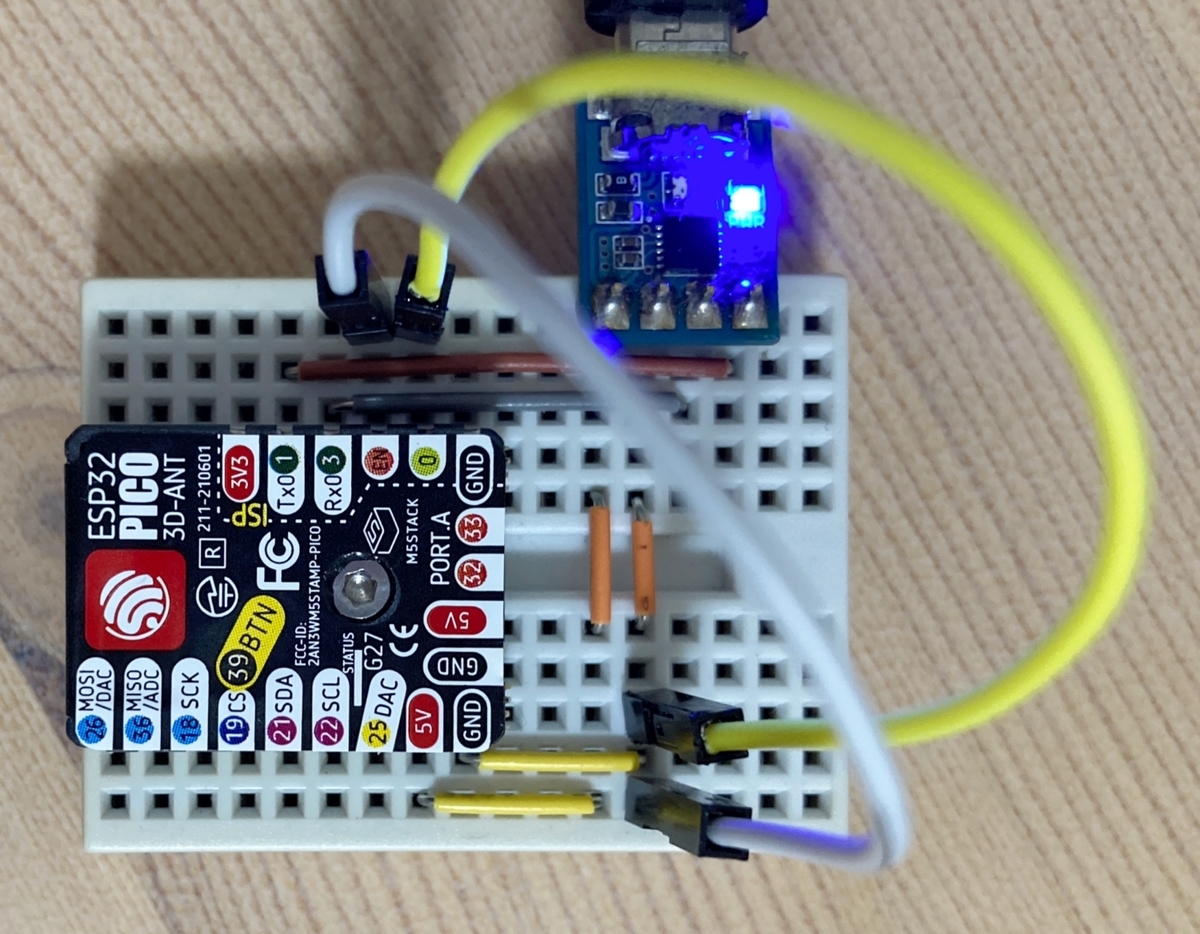

M5Stamp Pico MateのENとGNDを繋ぐ（白線）
M5Stamp Pico MateのGPIO0とGNDを繋ぐ（黄線）

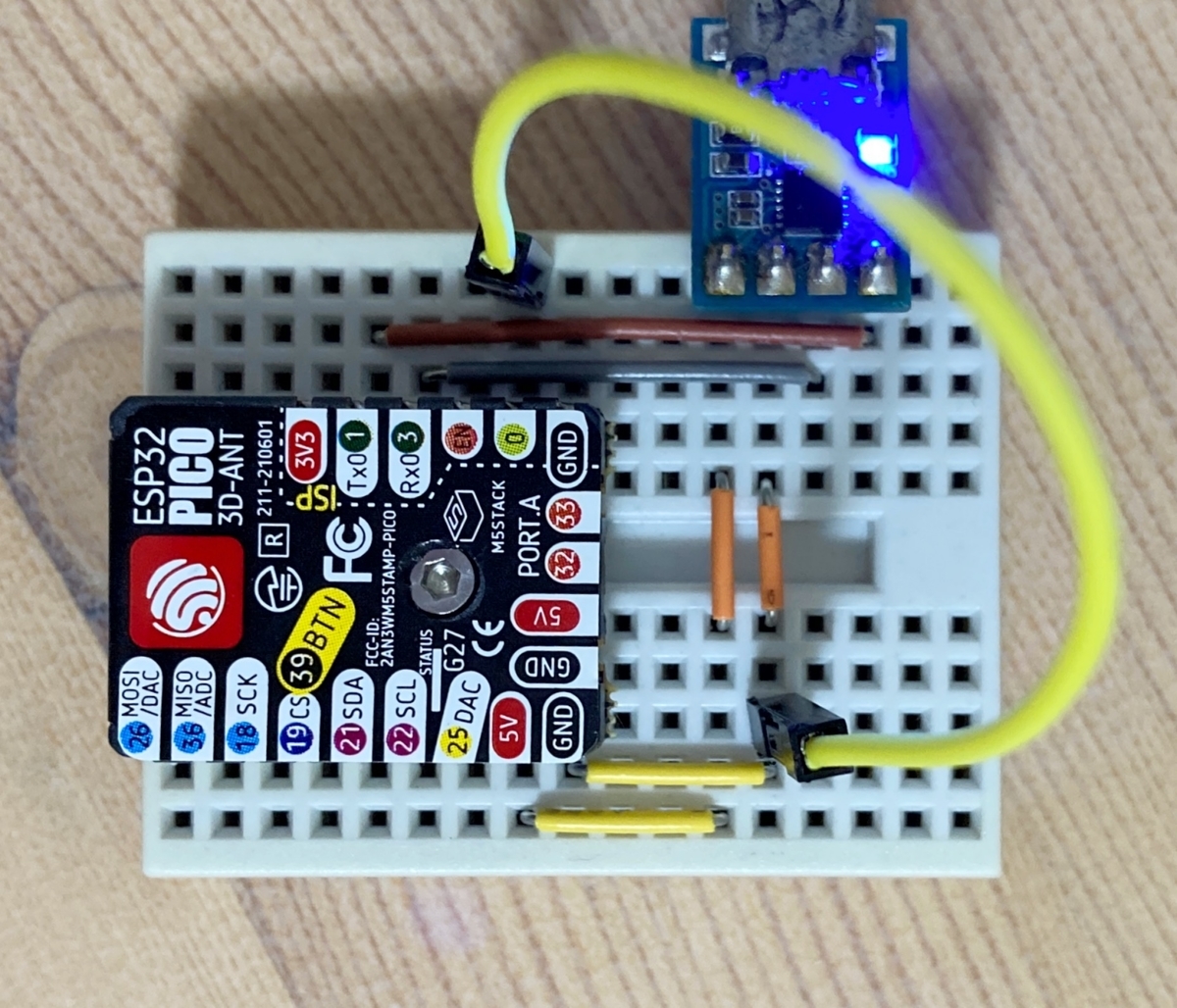

M5Stamp Pico MateのENとGNDを繋いだ線を抜く（白線）
M5Stamp Pico MateのGPIO0とGNDを繋いだ線を抜く（黄線）
（本当は3の時にダウンロードモードになっていますが、黄線の役割が終わっているために抜いておきます。）
